WT3000基本功率精度達到讀數的±0.02%，測量帶寬為DC和0.1Hz~1MHz，最多可配置4個輸入單元，可提供高精度的輸入/輸出效率測量。

• 基本精度：讀數的0.01%

• 基本功率精度：讀數的0.02%

• 2A電流輸入單元

• 卓越可視性：8.4英寸超大液晶顯示屏，量程指示器LED

• 2臺同時測量(8個功率輸入單元)

• 存儲功能：50ms數據存儲間隔

• 接口：GP-IB、以太網、RS-232和USB

• 高級運算功能：波形運算、FFT分析、保存波形采樣數據

• IEC61000-3-2和IEC61000-3-12：諧波測量 已升級！!

• IEC61000-3-3和IEC61000-3-11：電壓波動/閃變測量

更高精度、更寬帶寬、更多特色

• WT3000集高精度測量與多種特殊功能于一體，是真正創新的測量解決方案。*

• 8.4英寸的超大液晶顯示屏和LED量程指示器，具有卓越的可視性和可操作性。

您遇到過如下問題嗎？

• 在進行高效率電機的效率提升評價時，如不能以極高的精度進行測量，則看不到改進效果。

• 在進行功率測量和電源質量測量時測量效率很低。

功率測量更高效

在開發WT3000的過程中，YOKOGAWA致力于改善兩方面的功效。一方面在獲得高測量精度的同時，還可測量設備的功率轉換效率。另一方面使同步的功率評測更方便、更快捷，從而提高設備評價效率。

采用創新技術，加強了測量穩定性；

WT3000是WT系列中第一個標配PC卡插槽(ATA閃存卡插槽)的機型。此接口可以快速存儲數據，縮短了數據處理時間。WT3000還標配GP-IB接口。此外，RS-232串口、以太網接口、USB外設端口和USB通信接口為選件。接口的多樣性使用戶可以為各種設備、介質和網絡環境選擇適合的接口。

選擇適合您測量需求的機型

• 高精度和寬帶寬
  基本功率精度
  ±(讀數的0.02% + 量程的0.04%)
  帶寬
  DC、0.1Hz~1MHz

• 低功率因數誤差
  cosø=0時功率因數的影響
  S的0.03%
  S是視在功率讀數
  ø是電壓和電流之間的相位角

• 電流量程
  直接輸入
      0.5/1/2/5/10/20/30 [A]或5/10/20/50/100/200/500 [mA]、1/2 [A]
      *計劃在新型號中加入支持電流輸出型電流傳感器的輸入單元

• 外部輸入

  50m/100m/200m/500m/1/2/5/10 [V]*

• 電壓量程
      15/30/60/100/150/300/600/1000 [V]*
      * 峰值因數3的電壓和電流量程

• 連續最大共模電壓(50/60Hz):1000[Vrms]

• 數據更新率：50ms~20s

• 有效輸入范圍：1%~130%

• 兩臺儀器同步測量

• 標準PC卡插槽

計算電機效率和總效率 除標準版的功能外，電機版型號還提供強大的電機/變頻器評價功能 通過扭矩和轉速輸入測量電壓、電流和功率 可測量扭矩儀和轉速傳感器的模擬和脈沖輸出，并在一臺儀器中計算扭矩、轉速、機械功率、同步速度、滑差、電機效率和總效率。

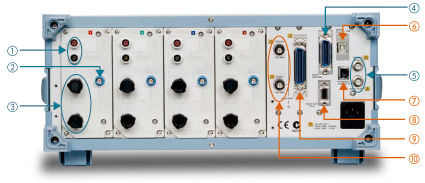

后面板

特性

 以下示例展現了WT3000高精度和卓越穩定性的基本特性

支持峰值因數6

峰值因數是 波形峰值和RMS值的比率。

*測量信號的峰值必須小于或等于允許連續輸入的最大值。

*功率計中的峰值因數，規定為在額定輸入時可以輸入的多少倍峰值。當測量信號的峰值因數比儀器規格中的峰值因數大時(基于額定輸入的峰值因數)，通過設定一個大于測量信號的量程即可以測量峰值因數大于規格的信號。例如，雖然設為CF = 3，但當測量值(RMS)為量程的60%以下時，可以進行CF5以上的測量。在CF = 3的情況下，最小有效輸入(量程的1%)時可以進行CF = 300的測量。

 存儲功能(WT3000標配)

儀器的內存約為30MB字節，可存儲電壓、電流、功率和其它測量數據。這些數據可以通過二進制或ASCII碼格式保存在PC卡或USB存儲器中*。

* /C5選件，外圍設備用USB端口。

可以按每個數據更新周期存儲各測量項目，也可以只存儲指定的測量項目，以節省空間。

使用Excel等常用應用程序可以打開以ASCII碼格式保存的文件，從而以圖表形式顯示數據。 * 請注意，對于以二進制格式保存的數據，只可通過YOKOGAWA提供的專用軟件進行處理。

Excel示例

WT3000控制：操作簡便、易于觀察

• 用按鍵直接輸入量程

• 用光標鍵進行直觀控制

• 用項目頁設置顯示參數

• 多種顯示格式

• 50ms數據更新周期、補償功能

• 各種積分功能：用戶自定義功能、效率運算功能。

用按鍵直接輸入量程

 量程設置更加簡便

WT3000的量程指示器是一個7段綠色LED，能夠隨時監視設置的量程。使用上下箭頭輕松切換量程。

 用光標鍵進行直觀控制

更簡單的光標導航和數值設置 使用光標鍵可以向四個不同方向移動屏幕光標，因此可以方便、直觀地設置縮放系數和其它設置。

用項目頁設置顯示參數

 使用項目頁可以輕松設置每次實驗想要查看的數據

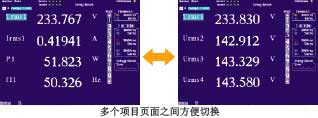

WT3000有9個項目頁用于顯示測量值。在各項目頁上，設置好您想要的測量參數，就可以在幾個項目頁之間輕松切換。例如，以下設置使頁面切換和數據比較更便捷：

第1頁：輸入單元1的電壓、電流、有功功率和電流頻率
第2頁：輸入單元2的電壓、電流、有功功率和電流頻率
第3頁：輸入單元1、2、3和4的電壓
第4頁：輸入單元1、2、3和4的電流
第5頁：輸入單元1、2、3和4的功率

多種顯示格式

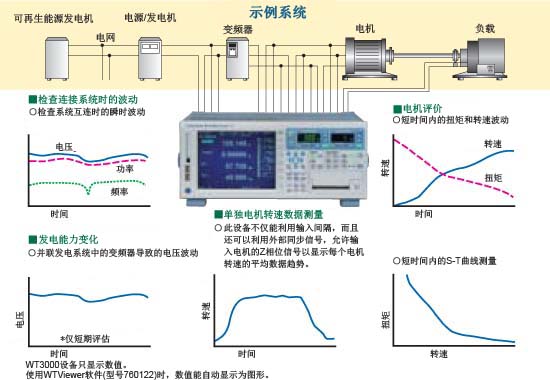

 既能觀測波形，又能觀察數值

除數值數據外，WT3000還可顯示輸入信號的波形，即不需要連接專用波形分析儀，便可查看信號波形。1 此外，通過諧波測量功能選件還可以顯示矢量和棒圖，增強了可視性。信息顯示畫面同時顯示電壓量程、電流量程、濾波器和縮放值，便于檢查設置。 1 可精確顯示最高約10kHz的波形。 2 760302、760303和760304型號。需要高級運算功能(/G6選件)。

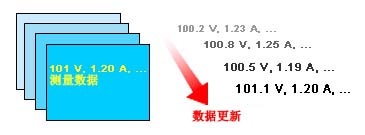

50ms數據更新周期

快速更新能夠精確捕捉被測對象中迅速變動的瞬時狀態。

*WT3000根據數據更新周期可切換兩種運算模式。詳情請參見其它頁面。

補償功能

提高測量精度

WT3000具備補償功能，以實現高精度測量。這些功能可以補償由功率計內部阻抗產生的儀器相關損耗和用兩臺功率計進行測量時的接線相關損耗。以下補償功能用于補償儀器相關損耗：

• 效率補償：此功能補償效率運算期間與儀器相關的損耗。

• 接線補償：此功能補償接線引起的儀器損耗。

使用兩瓦特表法以三相3線制接線進行測量時，當電流流過中線時(或存在漏電流時)將產生誤差。WT3000提供補償此類誤差的功能。使用兩瓦特表法執行測量時(需要三相3線(3V3A)制接線)，WT3000計算流過中線的電流，并在功率測量值中加上對應的校正值(需要/DT選件)。這提升了功率測量的精度。

可添加用戶自定義測量參數

 WT3000可設置的用戶自定義公式多達20個。這些公式可以用來計算各種參數，如平均有功功率(請參見下面的“多種積分功能”)。

更輕松地輸入效率運算公式

 可最多設置4個效率公式

多種積分功能

視在功率積分和無功功率積分

• 有功功率、電流、視在功率、無功功率
  除了以往型號中的有功功率積分(WP)和電流積分功能(q)，WT3000新增了視在功率積分(WS)和無功功率積分功能(WQ)。

• 超寬有效輸入量程可實現高精度積分
  WT3000有超寬的有效輸入量程，為量程的1%~130%。即使被測對象的電流值在大電流和待機狀態下的微弱電流之間大幅波動，也能進行高精度的積分測量。

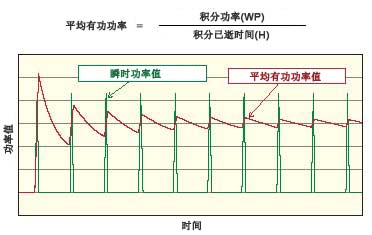

• 平均有功功率(使用用戶自定義設置)
  可計算一個積分間隔內的平均有功功率。適用于測量間歇控制設備中不斷變化的功耗。

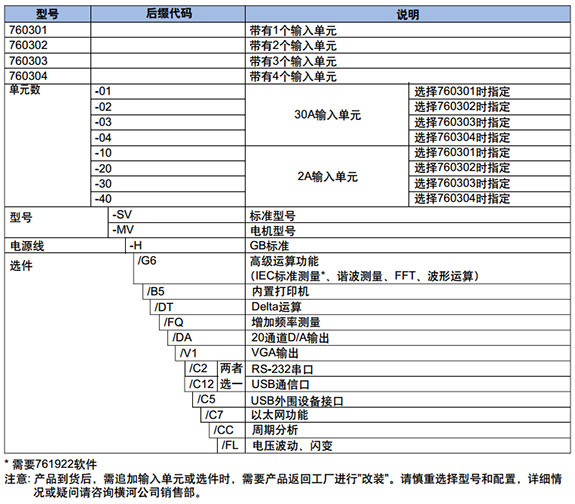

購買YOKOGAWA的WT3000時，您可以自由選擇需要的選件。因而能以更低的成本獲得最大的性能。

高級運算功能(/G6選件)

高級運算功能(/G6選件)提供寬帶寬諧波測量、IEC諧波測量(需要諧波測量軟件)、FFT運算、波形運算功能、保存波形采樣數據。

寬帶寬諧波測量模式
0.1Hz~2.6kHz帶寬的諧波測量

*1 使用外部采樣時鐘時為0.1~10Hz。
*2 在1kHz~2.6kHz的范圍內，最高可測量20次的諧波。

諧波測量功能
與諧波測量功能/G5相同

IEC諧波測量模式
可執行符合國際標準的測試。

* 這些模式無法同時使用。

FFT運算模式
提供比諧波測量模式更詳細的頻率分析。

波形運算模式
監視瞬時功率波形。

波形采樣數據保存功能
保存詳細的波形數據以供確認。

Delta運算(/DT)

測量線電壓時也可以計算相電壓

此功能可以通過三相3線(3V3A)的接線方式，根據測量的線電壓計算各相的相電壓。通過三相3線接線方式(使用兩個單元)可以計算R-S線電壓。對于電機等無中線的測量對象，使用此功能可以確定相電壓。不使用三相3線接線進行測量時(使用兩個單元)，可以估計線電壓和相電流(相當于3V3A測量)。

增加頻率測量(/FQ)

除標準2通道頻率測量外，還可以選配6通道頻率測量，由此實現8通道(安裝了輸入單元1~4)電壓和電流的頻率測量。此功能對于被測對象輸入/輸出電壓和電流頻率的同時測量，或者多個被測對象的電壓和電流頻率的同時測量非常有效。

D/A輸出(/DA)

將測量值作為模擬信號輸出到其它設備

內置打印機(/B5)

即使WT3000安裝在機架上，也可以輕松使用正面的內置打印機。打印機可以打印數據和波形等信息。

使用自動打印功能，可以設置一個時間間隔，通過內置打印機自動打印測量值。也可以設置開始和停止時間，以打印此時間段內的數據。還可以只打印指定的測量項目。

VGA輸出(/V1)

輸出視頻以便在更大的屏幕上查看
VGA端口可用于連接外部監視器，以便在更大的屏幕上查看數值數據和波形。如要在另一個屏幕上同時查看大量數據，或在另一個位置查看數據，此功能非常實用。

串口(RS-232) (/C2)

USB外設端口(/C5選件)

WT可配備USB外設端口(A型接口)。主機中保存的各種數據，如電壓、電流和功率等，可以以二進制或ASCII碼格式保存到USB存儲器等外圍設備。可以使用鍵盤方便地輸入用戶自定義公式。

用于連接到PC的USB端口(/C12選件)

WT3000后面板上的USB端口(B型接口)提供與PC之間的數據通信。¹此外，安裝此選件的儀器可以使用WTViewer(型號760122，另售)的通信功能，通過USB獲取數據。²

*USB表示通用串行總線。USB標準設計用于通過共同的通信機制連接各種PC外設和其它設備。

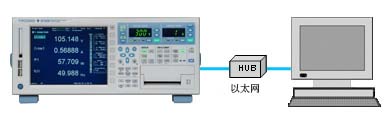

以太網通信功能(/C7選件)

* WT3000沒有內置硬盤。插入PC卡或USB存儲器或者連接到PC后才可使用FTP服務器功能。

在與互聯系統連接時發生數據波動，或者進行電機評價*等情況下，可能需要捕捉快速變化的現象(如電機負載變動)。使用周期分析功能可以有效處理這些任務。此功能測量每個周期的電壓、電流和有功功率等參數，然后在屏幕上按時序列出這些數據。使用CSV格式最多可保存3000個數據(測量從0.1Hz到1000Hz的信號)。 *需要電機版(-MV)

周期分析功能運算示例

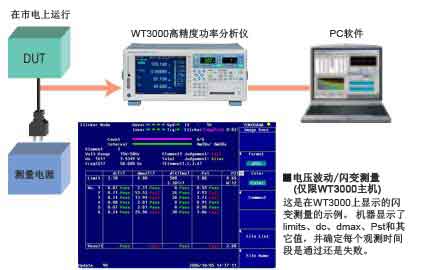

電壓波動/閃變測量符合EN61000-3-3和IEC61000-3-11標準。可測量相對穩態電壓變化、最大相對電壓變化(dmax)、相對電壓變化時間(dt)、短時間閃變值(Pst)、長時間閃變值(Plt)。各個參數的初始限值根據IEC標準設置。

支持IEC和JIS標準測試
